Portail d'Ingénierie Géotechnique — Gaia ANC

Saisie structurée des études de sol, essais de perméabilité Porchet, coupes géologiques et rapports réglementaires sur PC et Smartphone.

Connexion sécurisée

Accès rapide de démonstration :

Création de compte

Répertoire des Clients

Sélectionnez un client existant pour ouvrir une fiche terrain ou ajoutez un nouveau dossier.

Nouveau Client

Clients enregistrés

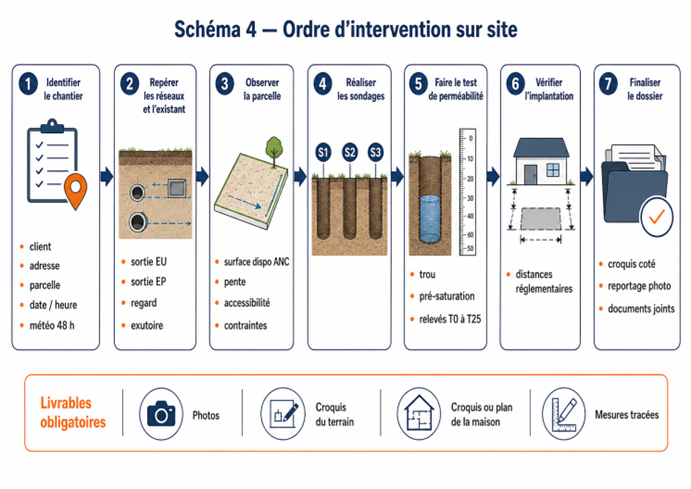

Étape 1 / 8 Identification
1
2
3
4
5
6
7
8
Livrables obligatoires : Photos | Croquis terrain | Plan maison | Mesures
0 pièce jointe
1. Identifier le chantier & Contextualisation Indiquez les informations du client, de la parcelle cadastrale et la météo. Utilisez la géolocalisation ou l'autocomplétion d'adresse pour remplir automatiquement le cadastre IGN et la météo locale.
2. Repérer les réseaux & l'existant Observez les raccordements et écoulements actuels, les cotes NGF et joignez vos photos ou dessinez un croquis directement à l'écran.
Joindre une photo, un fichier ou dessiner le croquis de la sortie EU Sur PC : glisser-déposer un fichier ou coller une capture (Ctrl+V)
Joindre une photo, un fichier ou dessiner le croquis EP Sur PC : glisser-déposer un fichier ou coller une capture (Ctrl+V)
3. Observer la parcelle & Repérer les contraintes Identifiez les facteurs topographiques et physiques de la zone d'implantation.
Joindre des photos des accès au chantier
4. Réaliser les sondages de sol (min 3) Reportez la coupe géologique pour les sondages S1, S2 et S3. Sélectionnez la nature géologique, l'humidité et la compacité.

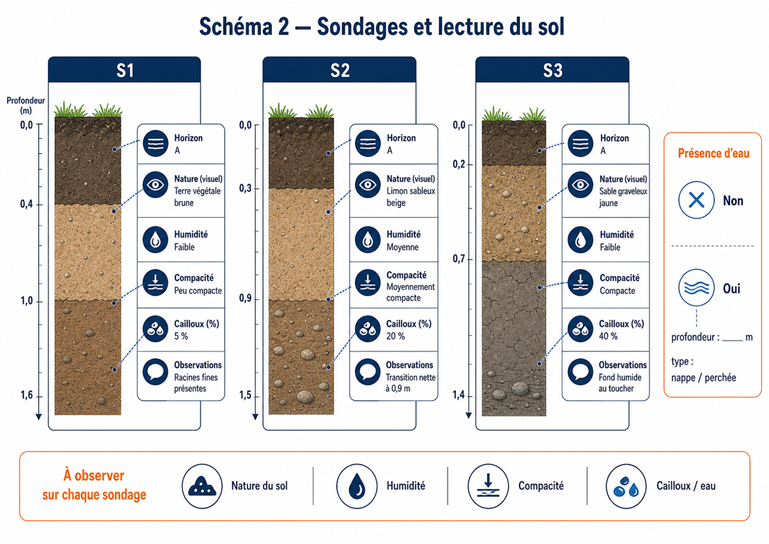

Référence réglementaire : Coupes géologiques types et lecture des horizons A, B, C (Schéma 2).
Sondage S1
Sondage S2
Sondage S3
0.0 m
0.4 m
1.0 m
1.6 m
A : Terre végétale Terre végétale brune
B : Zone d'infiltration Limon sableux beige
C : Substratum / Fond Argile / Cailloux
Joindre les photos des sondages S1, S2, S3 avec le mètre ruban visible Synchronisé automatiquement avec les livrables de l'étape 8
5. Constat de la présence d'eau dans les sondages Vérifiez si de l'eau (nappe temporaire, perchée ou permanente) s'infiltre dans le fond des trous de sondage.
6. Réaliser le test de perméabilité (Porchet) Creusez, saturez et saisissez les relevés de baisse d'eau de T0 à T25 (en mm d'eau) pour calculer la conductivité hydraulique K.

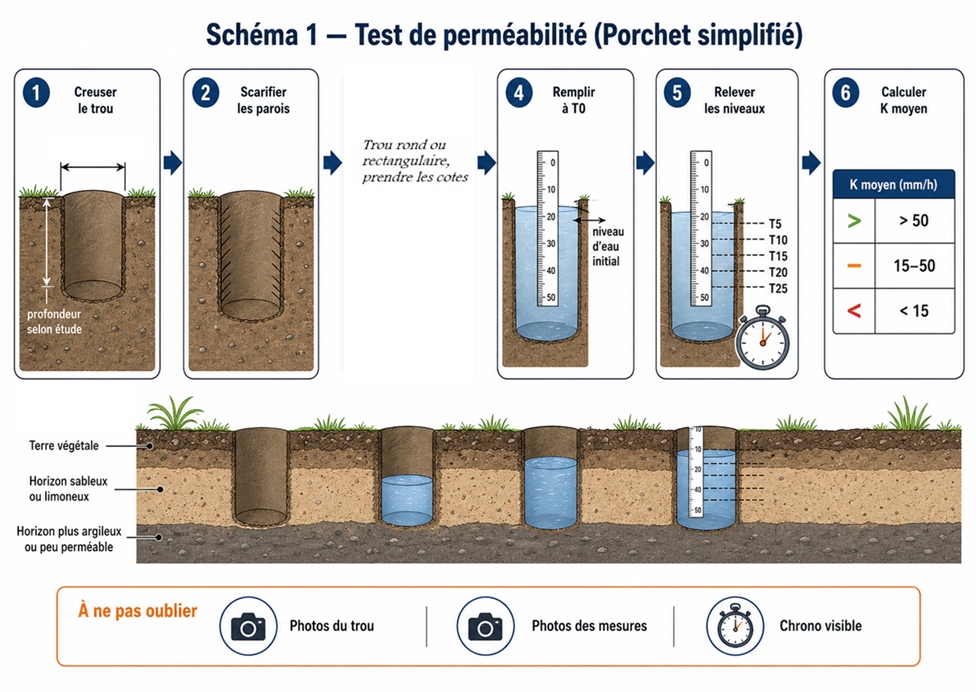

Protocole Porchet simplifié : Consultez le schéma du dispositif d'essai et utilisez le chronomètre intégré.
25:00 Chrono
0 25 50 Eau : 250 mm
Rappels protocole terrain :
Photos du trou Photos des mesures Chronomètre visible
Joindre les photos du trou Porchet et de la pige graduée
Sélectionner l'essai à saisir :
Essai 1
Essai 2
Essai 3
Conductivité hydraulique K moyenne
K = 28.5 mm/h
Perméabilité Moyenne
Sol adapté aux tranchées d'infiltration
7. Vérifier l'implantation par rapport aux cibles Validez que les distances réglementaires d'implantation de la zone ANC sont bien respectées (Schéma 3).

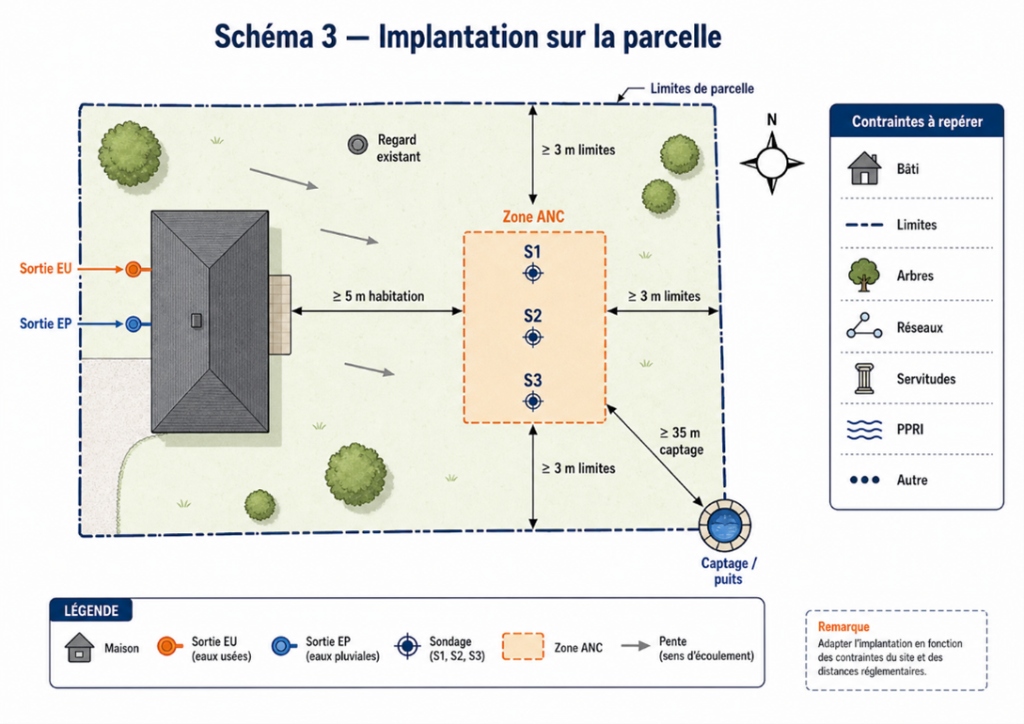

Schéma 3 — Règles d'implantation sur la parcelle
Schéma 3 - Implantation sur la parcelle
Distance Habitation (≥ 5m requis)
Conforme aux règles sanitaires
Distance Limites parcellaires (≥ 3m requis)
Respect des limites séparatives
Distance Puits de captage (≥ 35m requis)
Protection des ressources en eau
Relevés d'implantation (Schéma 3 : Croquis coté, Photos Zone ANC & Mesures)
Dessiner le croquis d'implantation coté ou joindre une photo/scan Outil de croquis orientable à 360°, appareil photo ou galerie (synchronisé avec l'étape 8)
Joindre les photos de l'emplacement prévu pour la filière ANC Synchronisé automatiquement avec l'étape 8
Joindre les photos des mesures de distances, contraintes ou plan de masse Glisser-déposer, Ctrl+V, appareil photo ou croquis de cotation
8. Livrables obligatoires joints Prenez en photo, importez depuis votre PC/Smartphone, collez avec Ctrl+V ou dessinez directement le croquis coté du chantier.
Joindre la photo/scan du croquis coté ou le dessiner à l'écran Glisser-déposer, Ctrl+V ou outil de dessin interactif
Joindre la photo de la vue générale du chantier Glisser-déposer ou Ctrl+V acceptés sur PC
Joindre la photo de la zone d'implantation ANC Glisser-déposer ou Ctrl+V acceptés sur PC
Joindre les photos des tranchées de sondages Glisser-déposer ou Ctrl+V acceptés sur PC
Joindre les photos des mesures de distances ou le plan de la maison Synchronisé avec l'étape 7

Dossier prêt pour envoi

La fiche terrain ANC est entièrement complétée. Pour sceller le dossier, veuillez procéder à la signature électronique (DocuSign) en direct avec le client, ou sauvegardez-la en attente de signature.

ENVELOPPE DE SIGNATURE ÉLECTRONIQUE
Signataire : Alain Martin (Client)

Rapport validé & transmis

Le dossier technique de perméabilité d'ANC a été compilé en PDF et visé par signature électronique cryptographique.

🚀 Actions effectuées :
Email de synthèse envoyé à Bailleul.geologue@yahoo.fr
Rapport technique PDF archivé en base
Statut synchronisé avec le Backoffice de Gaia
